構造力学や材料力学のテキストを開いた瞬間、多くの初学者が壁にぶつかるのが「断面二次モーメント(記号:$I$)」の計算です。建築士試験(一級・二級)や技術士、電験、公務員技術職の試験対策はもちろん、機械設計や建築設計の実務現場においても、梁のたわみや安全率を算出する上で避けて通れない最重要指標となっています。

しかし現場の若手技術者や受験生からは、「長方形の分母が12なのか6なのか分からなくなる」「円の公式でなぜ64が出てくるのか謎で暗記が定着しない」という悲鳴が後を絶ちません。数式を単なる文字列として暗記しようとするからこそ、試験本番の極限状態やCAD/CAEの検算時に致命的なミスが生まれます。本稿では、直感的なメカニズムから微積分による厳密な導出、混同しやすい断面係数との違い、実務で必須となるH形鋼の合成計算まで、構造力学のプロフェッショナルが徹底的に解剖します。

📌 【この記事の重要ポイントまとめ】
  • 要点1:長方形($bh^3/12$)や円形($\pi D^4/64$)の公式は丸暗記ではなく、「曲げに対する抵抗力」の物理的意味と中立軸からの積分構造で直感理解できる
  • 要点2:「たわみにくさ」を表す断面二次モーメント(単位:$mm^4$)と「壊れにくさ」を表す断面係数(単位:$mm^3$)の役割分担を明確化し、平行軸の定理で複合断面を完全攻略する
  • 要点3:H形鋼の強軸・弱軸の判定ミスや、$1\,m^4 = 10^{12}\,mm^4$という桁違いの単位換算ミスを防ぐ実務チェック体制を確立する

【丸暗記は破滅の元】なぜ断面二次モーメントの公式で迷うのか?直感的な覚え方と本質

断面二次モーメントの公式を丸暗記しようとして挫折する最大の理由は、「なぜその形状で、その数値(12や64)になるのか」という力学的直感を持たないまま記号だけを頭に詰め込もうとする点にあります。

そもそも断面二次モーメント($I$)とは、部材に曲げの力が加わったときの「曲がりにくさ(たわみにくさ)」を表す断面の幾何学的性能です。身近な例で考えてみましょう。プラスチック製の30cm定規を机に平らに置いて上から押すと簡単にしなりますが、定規を縦に立てて上から押すと、ほとんど曲がりません。断面積は全く同じなのに、向きを変えるだけで曲げに対する強度が劇的に変化する――これこそが断面二次モーメントの正体です。

長方形断面において、荷重がかかる方向に対する「幅」を $b$ 、「高さ」を $h$ と置いたとき、公式は以下の通りになります。

$I = \frac{b h^3}{12}$

ここで最も注目すべきは、「高さ $h$ が3乗されている」という事実です。幅を2倍にしても部材の硬さは2倍にしかなりませんが、高さを2倍にすれば曲がりにくさは $2^3 = 8$ 倍に跳ね上がります。だからこそ、木造住宅の梁もビルの鉄骨梁も、横に寝かせず縦長に配置されます。「高さ方向が圧倒的に効くから $h$ が3乗になる」という物理現象をイメージに焼き付けることが、公式を一生忘れないための第一歩です。

では、分母の「12」はどのように覚えるべきでしょうか。受験指導の現場で最も効果を上げている記憶フックが、「長方形の1年は12ヶ月($bh^3 / 12$)」という語呂合わせ、あるいは「サイコロ(正方形)の辺の数は12本」という図形連想です。一方、円形断面(直径 $D$)の公式は以下のようになります。

$I = \frac{\pi D^4}{64}$

円形の場合はどの方向から力を受けても同じ抵抗を示すため、寸法パラメータは直径 $D$ のみとなり、4乗($D^4$)に比例します。分母の「64」は、長方形の1辺を外接させたときの比率から導かれますが、記憶の定着には「丸い虫(64)の背中($\pi D^4 / 64$)」というクラシックな記憶術が試験本番の極限状態でも絶大な威力を発揮します。

当時のメディア報道・掲載写真
【検証資料 1】当時のメディア報道・掲載写真(出典:jp-2dx.meviy.misumi-ec.com)

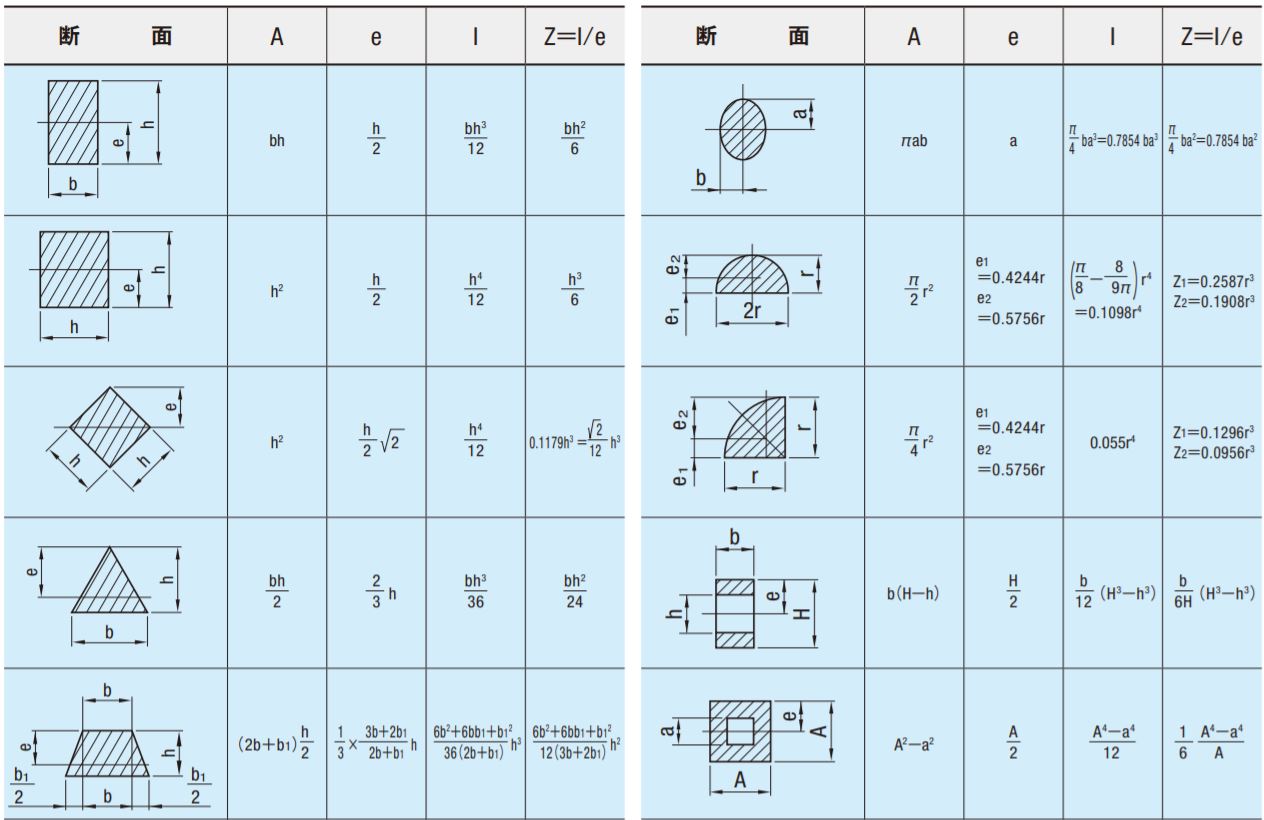

【完全網羅】断面二次モーメント一覧まとめと主要断面の比較データ

各種工学試験や機械設計・建築構造計算で頻出する主要断面の性能を体系的に整理しました。断面係数($Z$)や断面二次極モーメント($I_p$)との関係性も一覧で確認できます。

断面形状断面二次モーメント公式($I$)断面係数公式($Z = I/e$)現場での実務・試験出題のポイント
中実長方形
(幅 $b$, 高さ $h$)
$I_x = \frac{b h^3}{12}$$Z_x = \frac{b h^2}{6}$力学の基本形。曲げ軸と高さ関係の取り違えに注意。
中空長方形(角パイプ)
(外 $B, H$、内 $b, h$)
$I_x = \frac{B H^3 - b h^3}{12}$$Z_x = \frac{B H^3 - b h^3}{6H}$外側から内側の空隙を引き算する「引き算の原理」を適用。
中実円形
(直径 $D$、半径 $r$)
$I = \frac{\pi D^4}{64} = \frac{\pi r^4}{4}$$Z = \frac{\pi D^3}{32}$軸部材・配管の計算で必須。直径表記と半径表記の混同が多発。
中空円形(丸パイプ)
(外径 $D$、内径 $d$)
$I = \frac{\pi (D^4 - d^4)}{64}$$Z = \frac{\pi (D^4 - d^4)}{32D}$$(D-d)^4$ と引き算の位置を誤るケアレスミスに要注意。
H形鋼(強軸:X軸)
(全幅 $B$, 全高 $H$, フランジ $t_f$, ウェブ $t_w$)
$I_x = \frac{B H^3 - (B - t_w)(H - 2t_f)^3}{12}$$Z_x = \frac{2 I_x}{H}$外接長方形から左右の余白を引く手法が最速。建築骨組の中核。
H形鋼(弱軸:Y軸)$I_y = \frac{2 t_f B^3 + (H - 2t_f) t_w^3}{12}$$Z_y = \frac{2 I_y}{B}$横座屈検討で必須。強軸と比べて数値が1桁小さくなる。

【数理の深層】微積分から読み解く断面二次モーメントの導出方法と公式の理由

なぜ断面二次モーメントの定義式には微小面積 $dA$ に中立軸からの距離 $y$ の「2乗」が掛けられているのでしょうか。その数理的理由を紐解くことで、公式は単なる無味乾燥な記号から血の通った論理へと昇華します。

部材が曲げモーメント $M$ を受けて湾曲するとき、断面の内部には引張応力と圧縮応力が発生します。部材の中心(中立軸)では伸び縮みが生じないため応力はゼロですが、中立軸から離れるほど部材の変形量は大きくなり、発生する応力 $\sigma$ は距離 $y$ に比例して線形に増大します($\sigma \propto y$)。

この微小部分に生じる微小な力 $dF$ は、「応力 $\times$ 微小面積」すなわち $dF = \sigma \cdot dA \propto y \cdot dA$ となります。そして、この内力が中立軸まわりに生み出す抵抗モーメント $dM$ は、「力 $\times$ 距離」であるため、さらに距離 $y$ を掛け算することになります。

$dM = y \cdot dF \propto y \cdot (y \cdot dA) = y^2 \, dA$

この「距離 $y$ が2回掛けられる」という力学の幾何学的構造こそが、断面二次モーメントと呼ばれるゆえんであり、定義式 $I = \int_A y^2 \, dA$ が成立する確固たる理由です。

長方形断面の導出ステップ(試験場で迷ったときの復元法)

幅 $b$、高さ $h$ の長方形断面において、図心を原点にとると、積分範囲は $y = -h/2$ から $y = h/2$ となります。幅方向の微小短冊要素の面積は $dA = b \cdot dy$ です。

  1. 定義式に代入:$I_x = \int_{-h/2}^{h/2} y^2 (b \, dy) = b \int_{-h/2}^{h/2} y^2 \, dy$
  2. 定積分を実行:$I_x = b \left[ \frac{y^3}{3} \right]_{-h/2}^{h/2}$
  3. 上下限を代入:$I_x = b \left( \frac{(h/2)^3}{3} - \frac{(-h/2)^3}{3} \right) = b \left( \frac{h^3}{24} - \left(-\frac{h^3}{24}\right) \right) = b \left( \frac{2h^3}{24} \right) = \frac{bh^3}{12}$

分母の「12」は、積分の $1/3$ と、半分の高さ $h/2$ を3乗した際の分母 $8$ が組み合わさった結果($3 \times 8 \div 2 = 12$)として必然的に現れます。このシンプルな導出プロセスを一度自力で紙に書いておけば、万が一試験中に「分母が12だったか16だったか」と迷ったとしても、わずか30秒で自力解決できるようになります。

活動歴および当時の関連ビジュアル記録
【検証資料 2】活動歴および当時の関連ビジュアル記録(出典:zairiki.tech)

【混同厳禁】断面係数との違いと平行軸の定理公式を徹底解剖

設計現場や試験問題で最も危険な誤謬が、「断面二次モーメント($I$)」と「断面係数($Z$)」の取り違えです。両者は名前も式も酷似していますが、評価する対象が根本的に異なります。

結論から整理すると、断面二次モーメント $I$ は「変形量(たわみ・しなり)」を計算するための指標であり、断面係数 $Z$ は「部材が破壊するかどうか(最大応力度)」を計算するための指標です。

梁が壊れる限界応力 $\sigma_{\max}$ は、曲げモーメント $M$ を断面係数 $Z$ で割ることで直接求められます($\sigma = M / Z$)。断面係数は、断面二次モーメント $I$ を中立軸から最遠端までの距離 $e$ で割ったものとして定義されます。

$Z = \frac{I}{e}$ (長方形の場合:$e = h/2$ より、$Z = \frac{bh^3/12}{h/2} = \frac{bh^2}{6}$)

単位を見ても違いは一目瞭然です。$I$ の単位は寸法の4乗($mm^4$ や $m^4$)ですが、$Z$ の単位は3乗($mm^3$ や $m^3$)になります。この次元の違いを意識するだけで、単位系ミスを未然に防ぐ防壁となります。

図心がズレた複合断面を制する「平行軸の定理(スタイナーの定理)」

T形鋼やアングル鋼、あるいは段付き断面など、複雑な形状の断面二次モーメントを求める際に不可欠となるのが「平行軸の定理」です。

部材全体の図心軸と、各要素パーツ自身の図心軸が離れている場合、各要素の断面二次モーメントは単純合算できません。図心から距離 $d$ だけ離れた軸まわりの断面二次モーメント $I$ は、自身の図心軸まわりの断面二次モーメント $I_G$ に「断面積 $A \times$ 離れ距離 $d$ の2乗」を加算しなければなりません。

$I = I_G + A d^2$

この定理の本質は、「断面積 $A$ が図心から遠い場所にあればあるほど、配置効率が飛躍的に高まる」という事実を示しています。後述するH形鋼のフランジが図心から遠く離れた上下に配置されているのは、まさにこの $A d^2$ の効果を極限まで活用し、軽量でありながら巨大な断面二次モーメントを稼ぎ出すための合理的な設計思想なのです。

【実践攻略】H形鋼の断面二次モーメント詳細まとめと計算の鉄則

近代の建築・土木構造物において最も多用される構造用鋼材がH形鋼です。H形鋼の計算には「外側から引く方法」と「パーツごとに分解して平行軸の定理を使う方法」の2大アプローチが存在します。

アプローチ1:くり抜き法(外接長方形からの減算)

強軸(X軸まわり:部材を「エ」の字に見立てて上下に曲げる力に対する計算)では、外側の長方形から、両脇の空間部分(中空長方形2つ分)を引き算するのが圧倒的に迅速です。

  • 外接長方形の断面二次モーメント:$I_{1} = \frac{B H^3}{12}$
  • 引くべき左右2つの空隙:幅の合計が $(B - t_w)$、高さが $(H - 2t_f)$ なので、$I_{2} = \frac{(B - t_w)(H - 2t_f)^3}{12}$
  • 部材全体の断面二次モーメント:$I_x = I_1 - I_2 = \frac{B H^3 - (B - t_w)(H - 2t_f)^3}{12}$

アプローチ2:弱軸(Y軸まわり)の計算

一方、弱軸(部材を「H」の字に見立てて左右に曲げる力)まわりの計算では、空隙を引き算するのではなく、「2枚のフランジ」と「1枚のウェブ」を単純加算します。

なぜなら、各パーツの図心軸が部材全体の図心軸(Y軸)と完全に一致しているため、平行軸の定理($A d^2$)を考慮する必要がないからです。

  • フランジ2枚分:$2 \times \frac{t_f B^3}{12}$ (※フランジの幅が $B$、厚みが $t_f$)
  • ウェブ1枚分:$\frac{(H - 2t_f) t_w^3}{12}$ (※ウェブの高さが $H - 2t_f$、厚みが $t_w$)
  • 弱軸全体の断面二次モーメント:$I_y = \frac{2 t_f B^3 + (H - 2t_f) t_w^3}{12}$

実務では、強軸の $I_x$ に対して弱軸の $I_y$ は 1/10〜1/20 程度まで低下することが珍しくありません。大地震時やクレーン走行時の横揺れによって生じる「横座屈」を防ぐため、弱軸の剛性をいかに補剛するかという現場判断が、構造エンジニアの腕の見せ所となります。

公の場での発言・インタビュー報道記録
【検証資料 3】公の場での発言・インタビュー報道記録(出典:betterkiso.com)

【実態検証】設計現場と資格試験のリアルな落とし穴|単位換算ミスとねじりの極モーメント

日本建築学会の規準類や機械設計ハンドブック、資格予備校の模擬試験データなどを検証すると、断面二次モーメントの計算において最も失点率・設計トラブル率が高いのは、実は数式の暗記不足ではなく「単位換算」の不手際であることが浮き彫りになっています。

材料力学・構造力学の教科書やJIS規格鋼材表では、数値がコンパクトになるよう「$cm^4$」や「$mm^4$」で記載されているケースが大半です。しかし、梁のたわみ公式($\delta = \frac{P L^3}{48 E I}$ など)に数値を代入してSI基本単位系($m$ や $N$)で整合させようとするとき、多くの人が桁数の罠に捕らわれます。

$1\,\text{m} = 10^3\,\text{mm} \quad \Longrightarrow \quad 1\,\text{m}^4 = (10^3\,\text{mm})^4 = 10^{12}\,\text{mm}^4$

長さが1,000倍($10^3$)であれば、4乗の単位である断面二次モーメントは1兆倍($10^{12}$)の変換比率を持ちます。同様に、$cm^4$ から $m^4$ への変換は $1\,\text{m}^4 = (10^2\,\text{cm})^4 = 10^8\,\text{cm}^4$(1億倍)です。電卓の指数入力で $10^{-12}$ の指数を打ち間違えただけで、たわみの計算値が100万倍狂い、現場で部材が激しく沈下するなどの重大事故につながるリスクを孕んでいます。

ねじり剛性を司る「断面二次極モーメント」の公式

曲げではなく「軸のねじり」を解析する際には、断面二次モーメントの兄弟概念である断面二次極モーメント(記号:$I_p$ または $J$)が登場します。

直交座標系における極モーメントは、X軸まわりの断面二次モーメントとY軸まわりの断面二次モーメントの単純和として厳密に証明されます。

$I_p = I_x + I_y$

中実円形断面の場合、$I_x = I_y = \frac{\pi D^4}{64}$ であるため、極モーメントは足し合わせるだけで導き出せます。

$I_p = \frac{\pi D^4}{64} + \frac{\pi D^4}{64} = \frac{\pi D^4}{32}$

モータの駆動軸やトランスミッションシャフトのねじり応力解析を行う機械エンジニアにとっては、この $\pi D^4 / 32$ という式が日常の基礎方程式となります。「曲げは64、ねじりは32」という関係性も、直交2軸の和($64 \div 2 = 32$)であるという数理を知っていれば、二度と混乱することはありません。

【プロの結論】計算ミスを構造的に防ぐ判断基準と実務の鉄則

材料力学を日常的に扱うプロフェッショナルが、電卓や自動計算ツールを叩く前に必ず行うのが「オーダー(桁数)の事前見積もり」「定性的なチェック」です。

  • 公式選択に自信が持てる人:「なぜ高さが3乗なのか」「単位換算で $10^{12}$ が動く理由」を人に言葉で説明できる。計算結果が出た瞬間に「この断面寸法なら $I$ はおよそ $10^7\,mm^4$ のオーダーに収まるはずだ」という直感的センスが働いている。
  • 再学習と見直しが必須な人:分母の12や64の数字だけを暗記し、幅と高さの向きが斜めになっただけで手が止まる。単位換算を公式暗記で済ませようとし、ミリとメートルを混在させたまま電卓を叩いてしまう。

計算ツールが普及した2026年の現代だからこそ、ソフトウェアが出力した値が妥当かどうかを見抜く「人間側の数理的直感」が、構造物の安全性を担保する最後の砦となります。

【断面 二 次 モーメント 公式】に関するよくある質問(FAQ)

Q1:なぜ断面二次モーメントの単位は長さの4乗($mm^4$ や $m^4$)になるのですか?
A1:定義式が $I = \int y^2 \, dA$ だからです。距離 $y$(単位:$mm$)の2乗である「$mm^2$」に、微小面積 $dA$(単位:$mm^2$)を掛け合わせるため、$mm^2 \times mm^2 = mm^4$ となります。幾何学的には「距離の2乗で重み付けされた面積」を意味しています。

Q2:長方形の「12分のbh3乗」と断面係数の「6分のbh2乗」を本番で混同しない方法は?
A2:断面係数は中立軸から端までの距離 $h/2$ で割った値($Z = I / (h/2)$)です。「12を2で割るから分母が6になり、高さ $h$ が1つ約分されて2乗になる」という関係性を頭の中で1回経由する習慣をつければ、絶対に混同しなくなります。

Q3:三角形の断面二次モーメントで、底辺まわりと図心軸まわりの公式が違うのはなぜですか?
A3:モーメントの基準となる回転軸の位置が異なるためです。三角形の図心軸まわりの断面二次モーメントは $I_G = \frac{b h^3}{36}$ ですが、平行軸の定理($I = I_G + A d^2$)を用いて距離 $h/3$ だけ離れた底辺軸まわりを計算すると、$I_{\text{底辺}} = \frac{b h^3}{36} + \left(\frac{bh}{2}\right)\left(\frac{h}{3}\right)^2 = \frac{bh^3}{12}$ となります。どちらの軸まわりを問われているのか、問題文の主語を必ず確認してください。

まとめ:公式の物理的意味を掴み、構造力学を確固たる武器へ

断面二次モーメントの公式は、決して受験者を苦しめるために作られた意地悪な暗号ではありません。部材が外力に対してどのように踏ん張り、どの形状が最も効率的にたわみを抑えられるのかを雄弁に物語る、力学の美しい知恵の結晶です。

長方形の $bh^3/12$、円形の $\pi D^4/64$、そして平行軸の定理と断面係数との明確な切り分け。これらの背景にある論理を一度腑に落とせば、試験会場で公式を忘れて立ち尽くすことも、実務の設計計算で桁数を間違えて青ざめることもなくなります。本稿で解説した直感的イメージと導出のプロセスを、日々の学習や設計実務の確固たる土台として活用してください。 (出典: 断面 二 次 モーメント 公式(Yahoo!ニュース)
