D種接地工事の基準と落とし穴｜抵抗値・省略条件から施工法まで徹底解説

住宅のリフォームや業務用設備の更新、EV（電気自動車）充電設備の導入現場において、必ずといってよいほど議論の俎上に載るのが「アース工事」の取り扱いです。なかでも配電電圧300V以下の低圧機器を対象とする「D種接地工事」は、現場で最も施工頻度が高い基本工事でありながら、法令解釈の誤解や手抜き工事に起因するトラブルが後を絶ちません。

漏電による感電死傷事故や火災を防ぐ最後の砦となる接地工事ですが、現場では「漏電遮断器があるから省略できる」「エアコンは乾燥した部屋ならアース不要」といった危険な俗説が今なお散見されます。電気設備の安全基準を定める法規と現場実務の間には、どのような乖離が存在するのでしょうか。電気設備技術基準の解釈（電技解釈）および内線規程が定める最新の要求事項を踏まえ、接地抵抗値のルールから省略条件の盲点、確実な施工手順までを多角的に検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：D種接地工事の接地抵抗値は原則100Ω以下だが、0.5秒以内に作動する漏電遮断器を設ける場合は500Ω以下まで緩和される特例がある。
• 要点2：「乾燥した場所」などを理由とする接地省略規定には厳格な制約があり、結露リスクのあるルームエアコンや水回り機器の安易な省略は重大事故やノイズ障害を招く。
• 要点3：接地極の打設や接地線の接続は第二種電気工事士以上の独占業務であり、DIY施工は法令違反となるだけでなく、費用相場（1万5000円〜3万5000円前後）を惜しんだ代償は極めて大きい。

【電技解釈と内線規程】D種接地工事の基本基準と接地抵抗値の原則

電気を安全に使用するための基礎技術である接地（アース）は、電気機械器具の金属製外箱や配管などを導線で大地と電気的に接続する作業を指します。万が一、機器内部で絶縁破壊が生じて電気が漏れ出た（地絡）際、人体よりも電気抵抗がはるかに低いアース経路へ電流を逃がすことで、人体を通過する電流を最小限に抑え、感電事故を未然に防ぐ仕組みです。

電気設備技術基準の解釈（以下、電技解釈）第17条および第29条において、低圧で使用する電気機械器具の金属製外箱には、使用電圧に応じてC種またはD種の接地工事を施すことが明確に義務付けられています。このうち、対地電圧が低く一般家庭や小規模オフィス、軽工業設備で多用される使用電圧300V以下の低圧機械器具に適用される区分が「D種接地工事」です。

D種接地工事における技術基準の骨子は、主に以下の3点に集約されます。

• 接地抵抗値の原則：接地極と大地との間の電気抵抗値は、原則として100Ω以下を維持しなければなりません。
• 漏電遮断器設置による緩和規定：低圧電路において、地絡を生じた際に0.5秒以内に自動的に電路を遮断する装置（高感度高速形漏電遮断器など）を施設する場合は、接地抵抗値を500Ω以下まで緩和することが認められています。
• 接地線の電線太さ：接地線には、故障電流に耐えうる機械的強度と通電容量が求められます。原則として直径1.6mm以上の軟銅線（またはこれと同等以上の強さと太さを持つ絶縁電線）を使用することが規定されています。なお、移動して使用する電気機械器具の接地線には、キャブタイヤケーブルの芯線（断面積0.75mm²以上または1.25mm²以上）を用いる規定が細かく定められています。

ここで多くの電気技術者が混同しがちなのが、高圧電路に適用されるA種接地の条文や計算式との混同です。民間調査機関や施工管理技術者の指導現場でも指摘されている通り、電技解釈におけるD種の独立した条文構造を正しく把握していなければ、現場での過剰設計や逆に基準未達の見落としを誘発する恐れがあります。

【徹底比較】C種とD種接地工事の違い｜使用電圧300Vの境界線

現場の設計・施工において最も頻繁に比較されるのが、C種接地工事とD種接地工事の境界線です。両者の区分基準は極めて明快であり、対象機器の使用電圧が300Vを超えるか、300V以下であるかによって完全に分かれます。例えば、同じ三相200Vの動力設備であればD種が適用されますが、工場などで導入される400V級インバーターや大型空調機ではC種接地工事が必須となります。

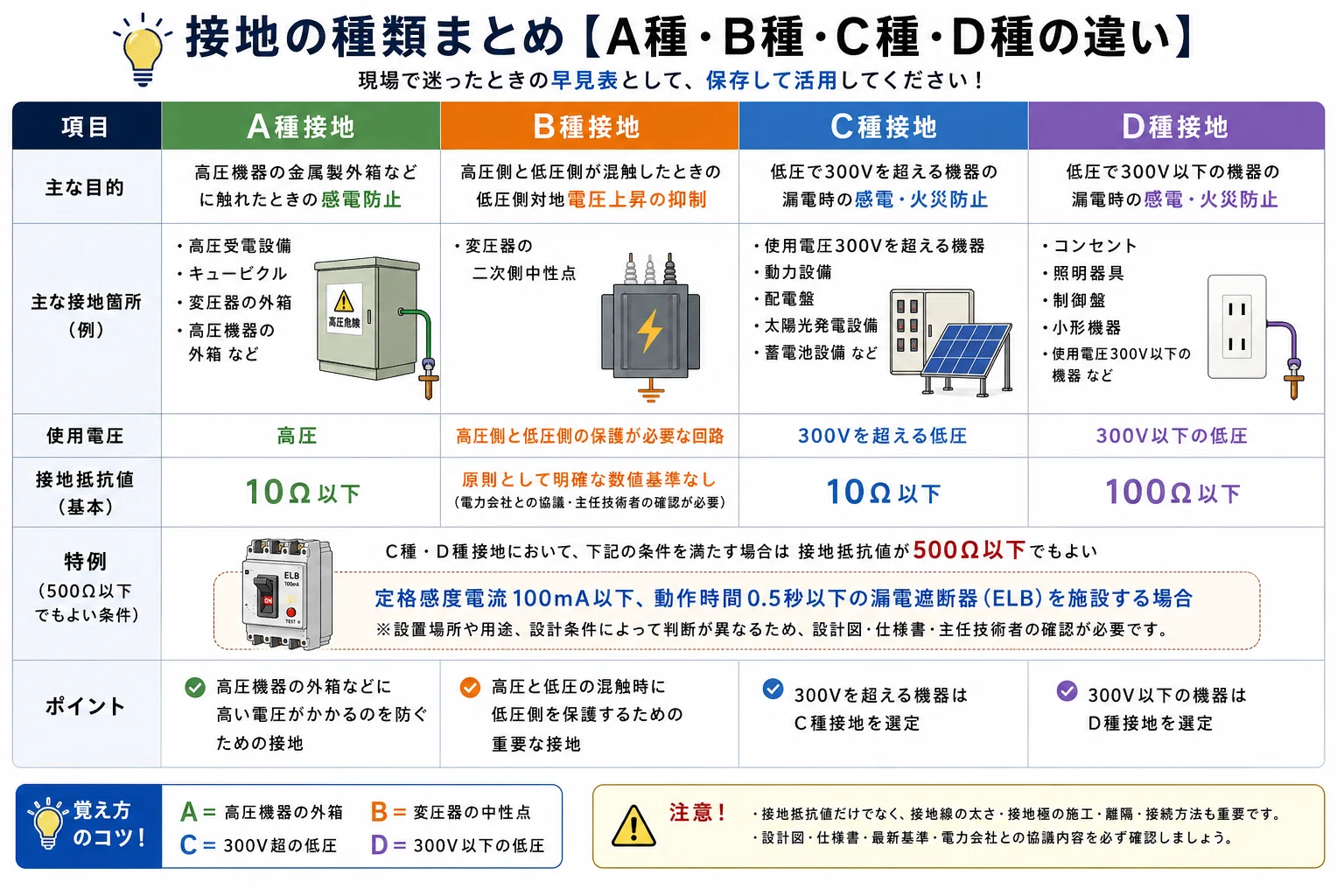

接地工事の種別ごとの役割と技術要件の違いを、以下の比較表に整理しました。

このように、C種とD種では原則となる抵抗値に「10倍の開き」があります。ただし、注目すべきは「感度電流に応じた漏電遮断器（0.5秒以内遮断）が設置されている場合、いずれも500Ω以下まで緩和される」という点です。この緩和措置が実務上で強力な救済規定として機能している一方、遮断器の故障や経年劣化時のリスクを孕んでいる事実も忘れてはなりません。

気になる詳細を今すぐチェック！省略できる条件の落とし穴とルームエアコンの盲点

電気工事の現場で最も質問が多く、トラブルの火種になりやすいのが「どのような条件下でD種接地工事を省略できるのか」という論点です。電技解釈第29条第2項では、機械器具に接地を施さないことができる例外規定が定められています。しかし、条文の字面だけを都合よく解釈し、危険な手抜き工事に至るケースが後を絶ちません。

法令上、D種接地工事を省略できる主な条件は以下の通りです。

• 直流300Vまたは交流対地電圧150V以下の機械器具を、乾燥した場所に施設する場合
• 低圧用の機械器具を、乾燥した木製の床など絶縁性の物の上で取り扱うように施設する場合
• 二重絶縁構造（電気用品安全法に基づく二重絶縁マーク表示）の機械器具を施設する場合
• 水気のない場所に設置する変圧器（2次側電圧300V以下、容量3kVA以下）の絶縁変圧器負荷側電路に機器を接続する場合

ここで最大の落とし穴となるのが、ルームエアコンの接地工事に関する誤解です。住宅の居室は基本的に「乾燥した場所」と見なされることが多いため、一部の作業者が「対地電圧100Vのルームエアコン室内機は、乾燥した部屋の壁に掛けるのだからアース工事を省略できる」と強弁する場面が存在します。

しかし、これは現場の実態と安全基準を無視した危険な判断です。内線規程接地工事基準では、住宅に施設するエアコンや電子レンジ、洗濯機、温水洗浄便座などのコンセントには接地極付きコンセントの採用が事実上義務化（原則化）されています。さらに、エアコンシステムは室内機と室外機が冷媒配管（銅管）や連絡電線で直結されています。室外機は雨風に晒される屋外に設置されるため、当然ながら「乾燥した場所」には該当しません。室外機が地絡を起こせば、冷媒管を伝わって室内機側の金属部まで漏れ電流が波及する物理的リスクを孕んでいます。

加えて、最新のインバーター制御家電は高周波スイッチングを行っているため、微弱なコモンモードノイズや漏洩電流が発生しやすくなっています。アース線を接続しない場合、感電の危険性だけでなく、エアコンの基板誤動作や近隣の音響・通信機器への電波障害を引き起こすトラブルが多発しています。「動くからアースは繋がなくても良い」という判断は、2026年現在の高機能住宅においては完全に通用しない前時代的な発想です。

【実態検証】施工現場で見えたリアルと接地抵抗測定器の正しい測定方法

机上の法規計算通りにいかないのが、土壌と大地を相手にする接地極の施工現場です。D種接地工事の成否は、大地に打ち込む接地極（アース棒）と土壌の「接地抵抗率」に完全に依存します。関東ローム層のように湿り気を含んだ黒土であれば、単体の接地棒（長さ90cm程度）を1本打ち込むだけで容易に50Ω前後を記録することもありますが、砂利層、岩盤地帯、乾燥した造成地では数本を並列接続しても100Ωを切れず、作業員が頭を抱える事態が日常的に発生しています。

某大手電気保安法人の主任技術者は、現場の過酷な実情について次のように語っています。

「新築住宅やオフィスの現場検証を行うと、図面上の計算では合格するはずの数値が、冬場の乾燥期に測定すると平気で300Ωや400Ωまで跳ね上がっているケースに遭遇します。雨が降った直後に接地抵抗測定器を当てて『100Ωクリア、工事完了』として撤収してしまい、地中の水分が抜けた数ヶ月後に基準値を大幅にオーバーしてしまう。これでは真の保安を確保できているとは言えません」

確実な施工品質を担保するためには、接地抵抗測定器（アーステスター）による正確な測定手順の遵守が不可欠です。現場で最も信頼性の高い「交流電位差計法（3極法）」の手順は以下の通り厳格に行われます。

1. 配線接続の準備：被測定接地極（E端子）に緑色コード、第1補助接地極（P端子）に黄色コード、第2補助接地極（C端子）に赤色コードを接続する。
2. 補助極の打設距離：被測定極（E）から一直線上に、P極を約5m〜10m、さらにC極を約5m〜10m（EからCまで10m〜20m）離れた地面にしっかり打ち込む。補助極間の距離が近すぎると、電位干渉により測定値が異常に低く出てしまい、重大な誤判定を招く。
3. 地電圧の事前チェック：測定器のセレクタスイッチを地電圧測定に合わせ、電路の誘導電圧や迷走電流が規定値以下（通常数ボルト以下）であることを確認する。高すぎる地電圧は測定誤差の元凶となる。
4. 本測定と記録：測定ボタンを押し、規定の周波数電流を流して抵抗値を読み取る。原則100Ω以下、漏電遮断器保護区間であれば500Ω以下を確認し、検査記録簿に数値を記載する。

もし複数本の接地棒を打ち込んでも100Ωを下回らない場合は、接地棒を深く打ち込む「深打工法」への切り替えや、土壌改良剤（低減剤）の注入、あるいは複数極を規定間隔（棒の長さ以上）離して並列に埋設するなどの抜本的な対策が現場で講じられます。

一般に知られていない盲点とネットの誤解｜DIYや費用の真実

ネット上のQ&Aサイトや動画プラットフォームでは、「アース端子がない古い家でも、自分で電線を買ってきて庭の地面に鉄筋を打ち込めば安上がり」「延長コードのアース線をサッシのネジに巻き付ければ完了」といった無責任かつ危険極まりない誤情報が溢れています。

断言しますが、接地工事（接地極の埋設および接地線の電路・分電盤・機器への定着接続）は、電気工事士法によって第二種電気工事士以上の資格を保持するプロにのみ許された独占業務です。無資格者が自己判断で金属管やガス管、避雷針のアース線などに接地線を共締め接続することは、ガス爆発の誘発や落雷時の逆流感電を引き起こす極めて危険な違法行為であり、法令によって厳罰が科されます。

実務上の費用相場を把握しておくことも、悪質業者による法外な請求や粗悪施工を避ける上で不可欠です。低圧用アース工事の市場相場は、現場の環境により以下のように推移しています。

• 既存アース端子からの配線延長・接続工事：約8,000円〜15,000円（露出配線か隠蔽配線かによって変動）
• 専用コンセント新設＋アース線引き込み（盤内結線含む）：約15,000円〜25,000円
• 屋外への接地極新規打設＋屋内への引き込み工事：約20,000円〜35,000円（標準的な接地棒打設および100Ω確認検査費用を含む）
• 難工事（コンクリート舗装の斫り、地中障害物、多層深打ち・低減剤施工）：追加15,000円〜40,000円程度

ここで消費者が警戒すべきは「見せかけアース」の存在です。古い賃貸物件やリフォーム済み住宅の一部では、壁のコンセントプレートだけが「アース端子付き」の新品に交換されているものの、壁の裏側を開けてみるとアース線がどこにも繋がっておらず宙に浮いている事例がプロのインスペクションで頻繁に発覚しています。資格を持った正規の施工業者であれば、工事完了後にアーステスターによる測定を実施し、実測抵抗値を明記した試験成績書を発行するのが適正な実務フローです。

【プロの結論】2026年最新基準から読み解く安全文化と施工の判断基準

脱炭素社会の急速な進展と家庭内エネルギーマネジメントの高度化に伴い、電気設備の保安を取り巻く環境は激変しています。2026年最新基準の観点から見つめ直すとき、D種接地工事は単なる「機器の付帯工事」ではなく、住まい全体のエネルギーインフラを守る「基幹幹線の安全網」へと位置づけを変えつつあります。

住宅にはV2H（Vehicle to Home）システムや家庭用大型蓄電池、3kWを超える高出力IHクッキングヒーター、屋外急速EV充電設備が急速に普及しています。これらの大電力を高調波制御する機器群が万が一絶縁劣化を起こした場合、従来の「気休め程度のアース」では設備破壊や大事故を防ぎきれません。「これまで漏電事故なんて起きたことがないからアース工事は後回しでよい」という正常性バイアス（心理的罠）は、高度に電子化された最新設備の前では致命的なリスク要因となります。

施工の可否や安全性を判断するにあたり、以下のチェック基準を明確に保持することが推奨されます。

【D種接地工事の実施を即座に決断すべき条件】

• 水気や湿気のある場所（キッチン、洗面所、浴室、地下室、土間）に設置されるすべての電気機械器具
• 屋外に常設される機器（エアコン室外機、EV充電コンセント、ヒートポンプ給湯器）
• インバーターや大容量コンデンサを内蔵する電子制御機器（通信障害や誤動作の予防）
• 接地極の測定値が100Ω（漏電遮断器連動時でも500Ω）を超過している既設ラインの改修

【安易な工事省略を厳格に戒めるべき条件】

• 「居室内が乾燥している」という理由だけで、エアコンや大容量家電の接地を省略しようとするケース
• 漏電遮断器が古い（設置から15年以上経過し、テストボタンでの動作確認がされていない）状態で500Ω緩和に依存する施工
• 電気工事士の資格を持たないDIYによる接地棒打設や、配管類への適当なアース線巻き付け

【d 種 接地 工事】に関するよくある質問（FAQ）

Q1：D種接地工事で漏電遮断器が付いていれば、接地抵抗値はなぜ500Ωまで緩和されるのですか？
A1：電路に設置された高感度高速形漏電遮断器（定格感度電流15mA〜30mA、動作時間0.5秒以内）が、人体に危険な電流が流れ続ける前に即座に電路を遮断するためです。オームの法則（接触電圧＝漏洩電流×接地抵抗値）から逆算し、人体に危険を及ぼす許容接触電圧（一般に50V以下、水気のある場所では25V以下）に達する前に回路を切り離せる計算的根拠に基づき、500Ωまでの緩和が法的に認められています。ただし、遮断器自体の経年故障リスクを想定し、可能な限り原則の100Ω以下を目指すのが現場のベストプラクティスです。

Q2：ルームエアコンのアース線は必ず接続しなければ違反になりますか？
A2：電技解釈第29条の文面上、対地電圧150V以下で「完全に乾燥した場所」に設置される室内機単体であれば省略要件に該当する解釈も存在しますが、現在の内線規程では住宅用エアコンコンセントへの接地極設置が強く義務付けられています。室外機が屋外に置かれ冷媒管で導通している点や、インバーター機器のノイズ対策・基板保護の観点からも、大手空調機メーカー各社は取扱説明書でアース工事を「必須」と明記しており、接続しない施工は実質的に瑕疵施工と見なされます。

Q3：アース工事は無資格の一般人（DIY）でも施工できますか？
A3：施工できません。接地棒を地面に打ち込む作業、接地線を屋外から屋内に引き込む作業、分電盤やコンセントのアース端子に接地線を接続・圧着する作業は、すべて電気工事士法に定められた「電気工事士の独占業務」です。無資格施工は法的に罰せられるだけでなく、接地不良による火災や感電死傷事故を招く極めて危険な行為です。必ず第二種電気工事士以上の資格を持つ専門業者に依頼してください。

Q4：接地抵抗値がどうしても100Ω以下にならない場合はどう対処すればよいですか？
A4：土壌の抵抗率が高い場所では、1本のアース棒で基準値を達成できないことが珍しくありません。現場では、(1)より地中深くの湿った地層まで打ち込む「連結形深打ち工法」、(2)複数の接地棒を2m程度の間隔を空けて並列に打ち込み接続する「並列接地」、(3)接地抵抗低減剤を掘削孔に流し込んで土壌と電極の接触抵抗を下げる工法、などが採用されます。また、電路に0.5秒以内遮断の漏電遮断器が施設されていれば500Ω以下まで基準が緩和されるため、その条件を満たしているかを盤側で確認するアプローチも実務上有効です。

まとめ：重大事故を防ぐために規格と現場実務をアップデートせよ

D種接地工事は、電気を日常的に利用するすべての空間において、人命と貴重な財産を漏電災害から遮断するための不可欠な社会基盤技術です。原則としての「接地抵抗値100Ω以下」と「電線径1.6mm以上」、そして漏電遮断器の確実な連動を前提とした「500Ω緩和措置」は、長年の電気保安の歴史と緻密な物理的根拠の上に構築されています。

技術基準の条文を都合よく切り取り、ルームエアコンや水回り機器の接地を安易に省略する時代は完全に過去のものとなりました。特に高度な電子制御と大電流が共存する現在の住環境においては、確かな資格を持ったプロフェッショナルによる適切な測定と施工こそが、安心できる暮らしを担保する唯一の道筋です。見せかけの知識や危険な俗説に惑わされることなく、正確な法令規格と実務基準に基づいた確実な接地対策を徹底してください。 （出典: d 種 接地 工事（Yahoo!ニュース））
